Dell 스위치 셋팅

델스위치는 L3일경우 시스코와 다르게 기본이 L3에 맞춰져 있다.







1. 인터페이스 범위 접속 하는법

Int ran탭 gi탭 0/1 - 11

       이런식으로 접속







2. 인터페이스에 vlan설정을 할려면 L2로 바꿔줘야함

Int gi 0/1

Portmode hyb(하이브리드)

Swtichmode 하면 바뀌고 vlan설정이 가능









3. Vlan설정 방법

Int gi 0/1

Unta탭(acc모드) vlan1

또는 tar(태깅 : 트렁크모드) vlan1







6.

https://www.dell.com/support/article/kr/ko/krbsd1/how10389/dell-networking-powerconnect-%EC%8A%A4%EC%9C%84%EC%B9%98%EC%97%90%EC%84%9C-ip-%EC%A3%BC%EC%86%8C%EB%A5%BC-%EA%B5%AC%EC%84%B1%ED%95%98%EB%8A%94-%EB%B0%A9%EB%B2%95?lang=ko



Dell Networking PowerConnect 스위치에서 IP 주소를 구성하는 방법 | Dell 대한민국

vlan ip설정하기









7. 설정 저장

https://www.dell.com/support/article/kr/ko/krbsd1/how10280/cli%EB%A5%BC-%ED%86%B5%ED%95%B4-dell-powerconnect-force-10-%EB%B0%8F-n-%EC%8B%9C%EB%A6%AC%EC%A6%88-%EC%8A%A4%EC%9C%84%EC%B9%98%EC%9D%98-%EA%B5%AC%EC%84%B1%EC%9D%84-%EC%A0%80%EC%9E%A5%ED%95%98%EA%B3%A0-%EB%B0%B1%EC%97%85%ED%95%98%EB%8A%94-%EB%B0%A9%EB%B2%95?lang=ko

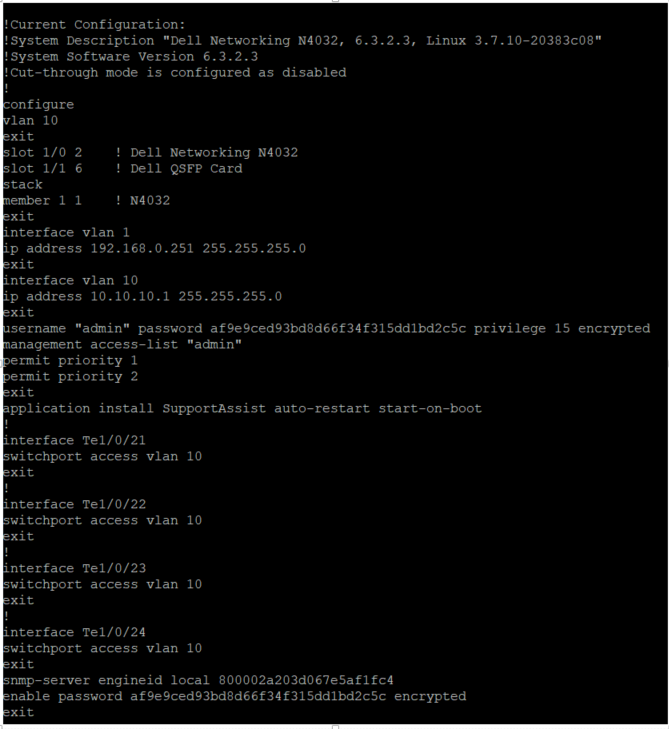

//Vlan 생성

console#configure t



console(config-vlan10)#vlan 10



console(config-vlan10)#interface vlan 10



console(config-if-vlan10)#ip address 10.10.10.1 255.255.255.0



//포트 범위 접속

console(config-if-vlan10)#interface range tengigabitethernet 1/0/21-24



console(config-if)#switchport

//Vlan 적용

console(config-if)#switchport access vlan 10
